Bản vẽ nhà cấp 4 3 phòng ngủ 100m2 (áp dụng cho lô đất tiêu chuẩn 5x20m) đòi hỏi sự tính toán khắt khe về tỷ lệ không gian. Theo tiêu chuẩn thiết kế nhà ở dân dụng, diện tích thường được phân bổ tối ưu như sau:
- Khu sinh hoạt chung (30m2): Phòng khách liên thông khu vực bếp ăn, tạo độ mở tối đa về thị giác.
- Khu vực nghỉ ngơi (45m2): Bao gồm 1 phòng ngủ Master (15m2) có WC riêng và 2 phòng ngủ tiêu chuẩn (12m2/phòng).
- Khu vực phụ trợ (25m2): Dành cho khoảng lùi sân trước để xe, giếng trời giữa nhà, sân phơi phía sau và 2 WC.
Việc bố trí giếng trời và mảng xanh mini là kỹ thuật bắt buộc để giải quyết triệt để tình trạng thiếu sáng thường gặp ở các mẫu nhà ống kéo dài.
Giải mã “nỗi đau” thiếu sáng của lô đất 100m2 (Góc nhìn Kỹ thuật)
Trong chương trình đào tạo chuyên môn tại CBS, xử lý mặt bằng phân lô 5x20m (tương đương 100m2) luôn là một bài toán kinh điển. Đặc thù của các lô đất quy hoạch trên toàn quốc hiện nay là mặt tiền hẹp (5m) nhưng chiều sâu kéo dài tới 20m. Nếu lạm dụng 100% mật độ xây dựng, khu vực trung tâm ngôi nhà (phòng ăn và phòng ngủ giữa) sẽ rơi vào “điểm mù” ánh sáng tự nhiên.
Giải pháp kiến trúc bền vững được các Kiến trúc sư áp dụng là phải chủ động “hy sinh” diện tích sàn. Cụ thể:
- Lùi trước tối thiểu 3m làm vùng đệm không khí/gara.
- Lùi sau 1.5m làm lối thoát hiểm kiêm sân phơi.
- Thiết lập một lõi thông tầng (Skylight) diện tích khoảng 2-4m2 ngay phía trên khu vực hành lang hoặc bếp ăn để đối lưu gió (hiệu ứng ống khói).
3 Phương án mặt bằng 100m2 3 phòng ngủ (Đồ án tiêu biểu)
Dưới đây là 3 phương án quy hoạch Layout tối ưu nhất, được đúc kết từ các đồ án tốt nghiệp xuất sắc và dự án thực tế do KTS CBS chủ trì.
![[Tải File CAD] Bản Vẽ Nhà Cấp 4 3 Phòng Ngủ 100m2: 3 Phương Án Tối Ưu Công Năng](https://cbs.edu.vn/wp-content/uploads/2026/09/ban-ve-nha-cap-4-1024x936.png)

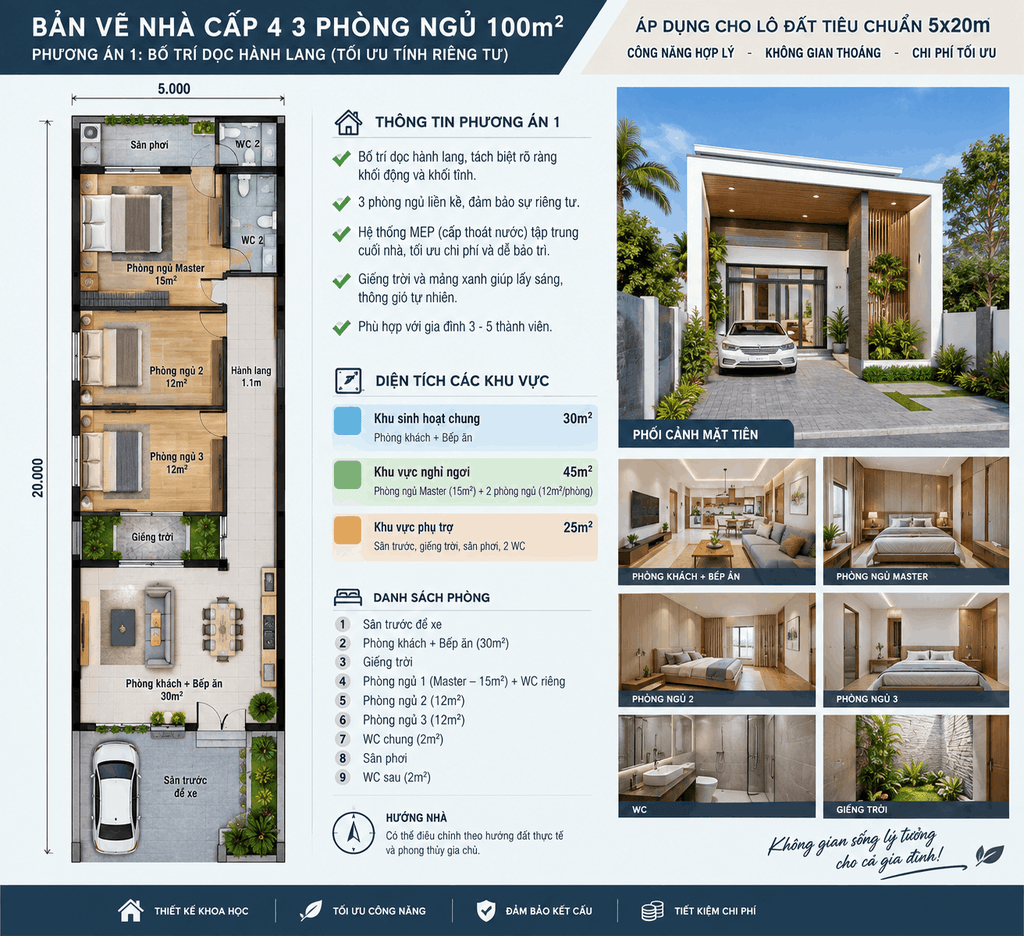

Phương án 1: Bố trí dọc hành lang (Tối ưu tính riêng tư)
Đây là cấu trúc chuẩn mực và an toàn nhất về mặt kết cấu. Lõi giao thông được thiết lập bằng một hành lang rộng 1m-1.2m chạy dọc nhà, dẫn vào chuỗi 3 phòng ngủ xếp liền kề.
- Đánh giá chuyên môn: Giải pháp này tách biệt hoàn toàn khối tĩnh (nghỉ ngơi) và khối động (tiếp khách, nấu nướng). Hệ thống cấp thoát nước (MEP) được gom về cuối nhà, giúp tối ưu chi phí đi đường ống và dễ dàng bảo trì.
Phương án 2: Không gian mở với Bếp Đảo trung tâm
Vách ngăn giữa phòng khách và bếp được triệt tiêu hoàn toàn, thay thế bằng bàn đảo bếp (Island table). Mặt bằng 3 phòng ngủ được chia cắt: 1 phòng đẩy ra mặt tiền, 2 phòng lùi về phía sau, kẹp giữa là lõi thông tầng lớn.
- Đánh giá chuyên môn: Phù hợp với nhịp sống hiện đại. Khoảng thở ở giữa nhà đóng vai trò như một “lá phổi”, cấp sáng trực tiếp cho cả 3 phòng ngủ mà không phụ thuộc vào mặt tiền.
Phương án 3: Phân khu chữ L (Tích hợp phòng thờ)
Nếu lô đất có bề ngang rộng hơn chuẩn (ví dụ 6x16m hoặc 7x14m), layout chữ L là giải pháp hoàn hảo. Khối sinh hoạt (Khách – Thờ – Bếp) chạy dọc một vế, khối 3 phòng ngủ nằm ở vế còn lại.
- Đánh giá chuyên môn: Tạo ra một khoảng sân vườn nội bộ kẹp giữa chữ L, giúp 100% các phòng đều có cửa sổ mở ra ngoài trời. Đáp ứng tốt nhu cầu tín ngưỡng nhờ không gian thờ cúng biệt lập, trang nghiêm.
Bảng bóc tách dự toán xây dựng nhà 100m2 (Theo định mức 2026)
Để minh bạch hóa chi phí, bộ môn Kinh tế Xây dựng tại CBS cung cấp bảng bóc tách khối lượng (BOQ) cơ bản. Số liệu này dựa trên mặt bằng giá vật liệu hiện hành, sử dụng vật tư hoàn thiện ở mức khá.
| Hạng mục thi công | Tiêu chuẩn Vật tư / Kỹ thuật đề xuất | Chi phí ước tính (VNĐ) |
| 1. Công tác nền móng | Móng băng 1 phương (Áp dụng cho nền đất cứng) | ~ 85.000.000 |
| 2. Xây thô & Nhân công | Cát, đá xanh, xi măng PC40, thép Việt Nhật loại 1, gạch Tuynel | ~ 320.000.000 |
| 3. Hệ mái che | Xà gồ thép hộp mạ kẽm, lợp tôn xốp cách nhiệt giả ngói | ~ 65.000.000 |
| 4. Vật tư hoàn thiện | Cửa nhôm Xingfa, gạch porcelain 80×80, thiết bị WC Inax/Toto cơ bản | ~ 230.000.000 |
| Tổng ngân sách (Dự kiến) | Biên độ dao động 5-7% tùy thuộc vào cước vận chuyển địa phương | ~ 700.000.000 |
Tải File CAD Kiến Trúc Chuẩn TCVN Miễn Phí
Để hồ sơ thi công không xảy ra sai số, CBS cung cấp miễn phí Trọn bộ File gốc AutoCAD (.dwg) bao gồm: Mặt bằng công năng, mặt cắt kỹ thuật và sơ đồ nguyên lý điện nước. Bộ bản vẽ này đã được thiết lập chuẩn Layer, Dim, Text theo đúng giáo trình đào tạo Họa viên chuyên nghiệp, đủ điều kiện kỹ thuật để đính kèm hồ sơ xin phép xây dựng.
LINK GOOGLE DRIVE
[TẢI BỘ BẢN VẼ LINK GOOGLE DRIVE NGAY]
Nâng cao năng lực thiết kế cùng CBS
Tham khảo bản vẽ mẫu chỉ là bước khởi đầu. Để thực sự làm chủ không gian, từ việc tự tay quy hoạch mặt bằng hợp phong thủy đến dựng phối cảnh 3D và bóc tách dự toán chính xác, bạn cần một nền tảng kỹ năng bài bản.
Tại Trung tâm Đào tạo CBS, các Khóa học Họa viên Kiến trúc & Thiết kế Nội thất được xây dựng theo tiêu chuẩn chất lượng khắt khe từ Nhật Bản. Học viên được hướng dẫn trực tiếp bởi các KTS trưởng, thực hành trên chính các đồ án nhà phố, biệt thự thực tế để tự tin ứng dụng vào công việc hoặc xây dựng tổ ấm cho riêng mình.
Các câu hỏi thường gặp (FAQ)
Ngân sách 500 triệu có đủ để xây nhà 100m2 3 phòng ngủ không?
Dưới góc độ lập dự toán chuyên môn, 500 triệu là mức ngân sách bất khả thi để hoàn thiện trọn gói nhà 100m2 móng kiên cố (đơn giá thị trường hiện nay từ 5.5 – 6 triệu/m2). Để tránh nợ nần phát sinh, bạn nên thu hẹp diện tích xây dựng thực tế xuống khoảng 75m2, hoặc chuyển đổi sang giải pháp kết cấu nhà khung thép tiền chế vách nhẹ.
Bản vẽ mặt bằng này có áp dụng được cho đất hẹp chiều ngang (4x25m) không?
Hoàn toàn có thể tùy biến. Lợi thế của đất dài 25m là bạn có thể chừa sân trước 5m để ô tô và lùi sau 2m làm sân ướt. Với 18m chiều sâu xây dựng, bạn sẽ sử dụng layout Phương án 1 (Hành lang dọc), nhưng cần bổ sung thêm 2-3 khe sáng nhỏ phân bổ đều dọc tường thay vì dồn vào 1 lõi thông tầng lớn để đảm bảo mọi phòng ngủ đều được đối lưu khí.
