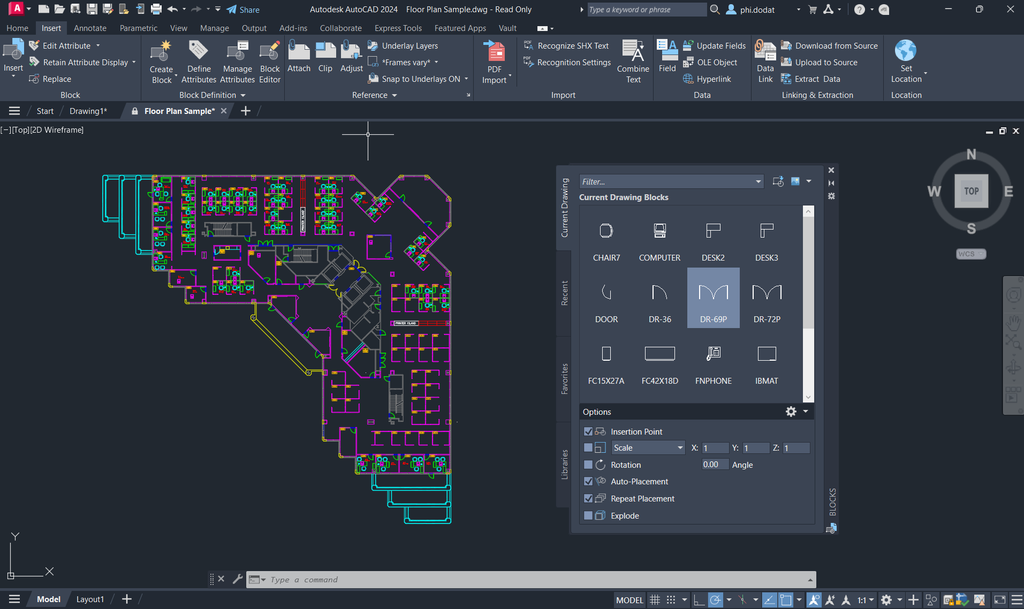

Block CAD nội thất là tập hợp các đối tượng 2D được dựng sẵn (bao gồm sofa, giường, tủ, thiết bị vệ sinh, đèn trang trí…) giúp họa viên và kiến trúc sư tiết kiệm tới 50% thời gian triển khai bản vẽ kỹ thuật. Việc sở hữu một bộ thư viện chuẩn tỉ lệ, file sạch và không chứa rác bản vẽ là yếu tố then chốt để nâng cao năng suất làm việc.
Dưới đây là bộ Thư viện Block CAD Nội thất tổng hợp đầy đủ nhất, được biên soạn và kiểm duyệt chất lượng bởi đội ngũ Chuyên gia & Kiến trúc师 tại Trung tâm Đào tạo Kiến trúc CBS (CBS Japan).
Bảng tổng quan thông tin file tài nguyên
| Thông số | Chi tiết kỹ thuật |
| Tên file | CBS_Thu_Vien_Block_CAD_Noi_That_Full.zip |
| Định dạng file | .dwg (Lưu ở phiên bản AutoCAD 2007 – Tương thích mọi bản CAD) |
| Dung lượng | ~45 MB (Đã tối ưu hóa bằng lệnh PURGE, lọc sạch Rác & Virus Lisp) |
| Hệ đơn vị (Unit) | Millimeters (mm) – Chuẩn tỉ lệ 1:1 trong thi công nội thất Việt Nam |
| Đơn vị phát hành | Trung tâm Đào tạo Kiến trúc & Thiết kế Nội thất CBS |
| Phương thức tải | Link Google Drive tốc độ cao (Miễn phí 100%) |
Bộ thư viện Block CAD Nội thất này bao gồm những gì?
Bộ tài nguyên này được chia thành 4 nhóm hạng mục chính, bao quát toàn bộ không gian của một công trình dân dụng (Nhà phố, Biệt thự, Căn hộ chung cư):
1. Block CAD Không Gian Phòng Khách
Khu vực phòng khách đòi hỏi tính thẩm mỹ và đa dạng về kiểu dáng nội thất. Thư viện cung cấp:
- Sofa: Bộ sofa băng, sofa góc chữ L, sofa đơn, sofa phong cách Tân cổ điển và Modern Minimalist.
- Bàn trà & Kệ Tivi: Các mẫu bàn tròn, bàn chữ nhật, kệ tivi treo tường, hệ tủ trang trí kịch trần.
- Vật dụng trang trí: Vách ngăn CNC, thảm trải sàn, tranh treo tường, chậu cây cảnh decor.

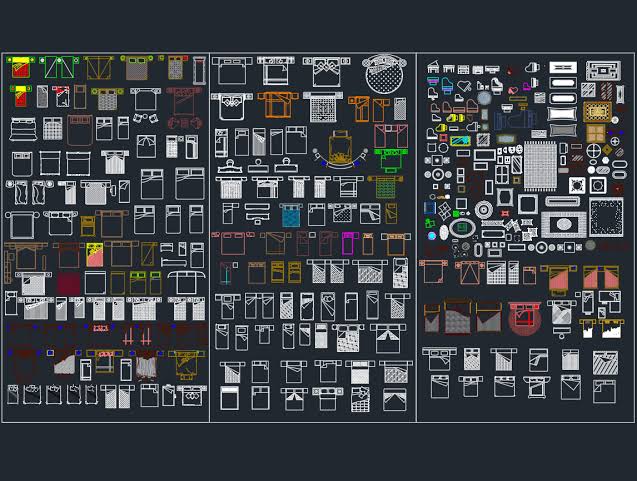

2. Block CAD Không Gian Phòng Ngủ
Được chuẩn hóa theo kích thước nhân trắc học tiêu chuẩn:
- Giường ngủ: Kích thước Single (1.2m x 2m), Queen size (1.6m x 2m), King size (1.8m x 2m) đầy đủ mặt bằng và mặt đứng.
- Tủ quần áo: Tủ cánh mở, tủ cánh lùa, hệ tủ áo âm tường tích hợp góc trang điểm.
- Bàn làm việc / Bàn trang điểm: Đi kèm các mẫu ghế làm việc, tab đầu giường hiện đại.
3. Block CAD Không Gian Bếp & Phòng Ăn
Đáp ứng chính xác kích thước sản xuất đồ gỗ công nghiệp:
- Hệ tủ bếp: Module bếp chữ I, chữ L, bếp có đảo bếp (Kitchen Island) bao gồm đầy đủ thiết bị (bếp từ, chậu rửa, lò vi sóng, máy hút mùi).
- Bàn ghế ăn: Bộ bàn ăn 4 ghế, 6 ghế, 8 ghế dạng tròn và chữ nhật.
4. Block CAD Thiết Bị Vệ Sinh (WC) & Chi Tiết M&E
- Thiết bị vệ sinh: Bồn cầu (trệt, treo tường), Lavabo (đặt nổi, âm bàn), bồn tắm nằm, cabin tắm kính, phễu thu sàn.
- Hệ thống chiếu sáng & Điện: Đèn downlight âm trần, đèn thả, quạt trần, công tắc, ổ cắm bố trí trên mặt đứng vách.
Link Tải Thư Viện Block CAD Nội Thất (Google Drive Tốc Độ Cao)
Toàn bộ file đã được kiểm tra tính đóng khối (Block Name), phân loại Layer rõ ràng và nén lại thành 1 gói duy nhất.
👉 [ TẢI VỀ BỘ BLOCK CAD NỘI THẤT (FREE) ]
(CBS cam kết bảo mật 100% file sạch đã được kiểm tra virus bởi đội ngũ CBS)
Hướng dẫn 3 bước chèn và quản lý Block CAD chuẩn quy trình thực chiến
(Được chia sẻ bởi đội ngũ Giảng viên KTS tại CBS nhằm tối ưu tốc độ vẽ)
Để việc sử dụng thư viện đạt hiệu quả cao nhất và không làm nặng file bản vẽ gốc, bạn nên tuân thủ quy trình 3 bước sau:
Bước 1: Gọi lệnh chèn Block chính xác
- Sử dụng lệnh INSERT (Phím tắt: I) -> Bấm Browse để tìm đến file thư viện đã giải nén.
- Hoặc mở đồng thời file thư viện và file làm việc, sử dụng tổ hợp phím Ctrl + 3 để mở bảng Tool Palettes, kéo thả các Block thường dùng vào bảng để gọi ra nhanh chóng bất cứ lúc nào.
Bước 2: Kiểm tra đồng bộ Tỉ lệ (Scale Factor)
Trước khi chèn Block, hãy gõ lệnh UNITS (Phím tắt: UN) tại file làm việc và đảm bảo mục Insertion Scale đang để là Millimeters. Nếu thư viện vẽ theo hệ inch, bạn cần dùng lệnh SCALE (SC) với hệ số 25.4 để đưa về đúng kích thước thực tế.
Bước 3: Chỉnh sửa nét vẽ và thuộc tính Block bằng BEDIT
Khi cần thay đổi kích thước hoặc vật liệu của đối tượng:
- Nhấp đôi chuột vào Block hoặc gõ lệnh BEDIT (Phím tắt: BE).
- Chuyển toàn bộ các nét vẽ bên trong Block về Layer 0 và Color đặt là ByBlock. Điều này giúp Block tự động nhận màu sắc và nét in (Lineweight) của Layer quản lý bên ngoài.
- Bấm Save Block để hoàn tất.
Bứt phá kỹ năng triển khai bản vẽ nội thất chuyên nghiệp cùng CBS
Thư viện Block CAD là công cụ hỗ trợ tuyệt vời giúp bạn gia tăng tốc độ triển khai. Tuy nhiên, để trở thành một Họa viên Kiến trúc – Nội thất chuyên nghiệp, việc chỉ “gắp” các Block có sẵn là chưa đủ. Bạn cần nắm vững:
- Nguyên lý cấu tạo đồ gỗ: Cách phân chia khoang tủ, quy cách dán nẹp, âm phụ kiện bản lề, ray trượt.
- Tư duy không gian & Nhân trắc học: Đảm bảo luồng giao thông và công năng sử dụng thực tế.
- Quy chuẩn bản vẽ thi công Chuẩn Nhật Bản: Cách đánh ký hiệu, trích chi tiết cấu tạo, lập bảng thống kê khối lượng chính xác tuyệt đối.
Nếu bạn đang là sinh viên muốn bù đắp kiến thức thực tế, hoặc người mới bắt đầu (Zero) muốn đổi nghề sang lĩnh vực Thiết kế Nội thất:
👉 Tham khảo ngay: Khóa Học Họa Viên Kiến Trúc & Nội Thất Thực Chiến tại CBS
- Chương trình đào tạo chuẩn mực được bảo trợ chuyên môn bởi các trường Đại học hàng đầu và tập đoàn CBS Japan.
- 100% Giảng viên là Kiến trúc sư, Kỹ sư trưởng trực tiếp dẫn dắt trên đồ án thực tế.
- Cam kết năng lực đầu ra – Hỗ trợ giới thiệu việc làm ngay sau khi tốt nghiệp.
Câu hỏi thường gặp khi sử dụng Block CAD Nội thất (FAQ)
Q1: File CAD tải về bị lỗi font chữ tiếng Việt (hiện dấu hỏi ? hoặc ký tự lạ), xử lý thế nào?
Trả lời: Hiện tượng này do máy tính của bạn thiếu hệ thống Font CAD chuẩn (TCVN3 hoặc Font SHX). Bạn hãy tải bộ Font CAD Full, copy toàn bộ các file .shx paste vào thư mục Fonts theo đường dẫn cài đặt phần mềm trên ổ C (Ví dụ: C:Program FilesAutodeskAutoCAD 202xFonts), sau đó khởi động lại AutoCAD.
Q2: Bộ thư viện này có sử dụng được trên AutoCAD cho Mac (macOS) không?
Trả lời: Có. File có định dạng .dwg tiêu chuẩn nên hoàn toàn tương thích và mở mượt mà trên hệ điều hành macOS cũng như các phần mềm CAD khác như ZWCAD, GstarCAD.
Q3: File tải từ CBS có đảm bảo an toàn, không chứa virus Lisp độc hại không?
Trả lời: 100% file tài nguyên đăng tải trên website cbs.edu.vn đều đã trải qua quy trình diệt virus chuyên sâu, sử dụng các lệnh làm sạch chuyên dụng như -PURGE, AUDIT để xóa bỏ hoàn toàn nét rác, layer ẩn và lisp lạ. Đảm bảo an toàn tuyệt đối cho hệ thống máy tính của bạn.
